Konštrukcia fotovoltaického panelu
Kde je hranica fotovoltaickej efektivity? Prečítajte si niečo o fugvaní FV panelov.
Energia potrebná na pohyb elektrónu z atómu polovodičov do vodivého stavu je pevná hodnota. Energia fotónu svetla je určená jeho vlnovej dĺžke, s kratšou vlnovou dĺžkou fotóny s vyššou energiou, než tie s dlhšou vlnovej dĺžky.

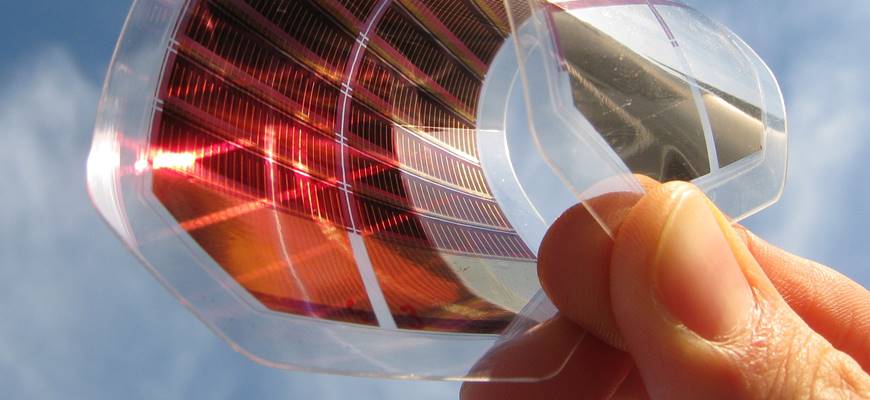

Najbežnejší typ solárneho panelu je vyrobený z tenkých plátkov z kryštalického kremíka, 150 mm x 150 mm s hrúbkou od 180 do 360 mikrónov.
Kremíkové bunky sú krehké a lámavé, takže sú zabudované do sendvičovej konštrukcie za sklenené krycie sklo ktoré poskytuje článkom ochranu pred mechanickým poškodením. Bunky sú zapuzdrené medzi filmami polyméru a ten ďaľej chráni bunky pred pôsobením vlhkosti, ktorá by mohla narušiť a skorodovať použité vodivé pripojenie pre prenos energie..
Bunky sú súpospájané v sérii z plochýcmi pásikmi medi a sú sájkované na jednej strane vpredu a na zadnej strane s ďaľším článkom.
Ako ukončenie FV panelu alebo modulu sa používa rám z extrudovaného hliníka. Tento rám je okolo okrajov tvrdenej sklenenej tabule a slúži aj na prichytenie panelu ku nosnej konštrukcii.Najbežnejšie hrúbky rámu panelu sa pohybujú od 350 do 50 mm.
