Fotovoltaický systém na výrobu elektriny s pripojením do siete 230 V.

Energetický výkon z jedného fotovoltaického panelu je typicky v rozmedzí od 180 do 250 W pri jasnom slnečnom osvite panela. Fotovoltaický systém  pripojený do verejnej siete je zvyčajne vytvorený z niekoľkých panelov (tzv. fotovoltaické pole), ktoré dohromady produkuje väčšie energetické výkony a nadbytky nespotrebované vo vlastnej spotrebe sa odvádzajú do verejnej distribučnej siete.

Fotovoltaický systém s panelmi vyrába jednosmerný prúd (DC), zatiaľ čo dodávky elektrickej energie sú striedavého prúdu (AC). Premenu z elektrickej energie DC na AC zabezpečuje Menič. Toto zariadenie sa kvôli údržbe pripája k celej fotovoltaickej časti cez odpojovacie zariadenia umiesneé na oboch stranách aby sa v prípade potreby mohlo odizolovať od elektrickej sieti.

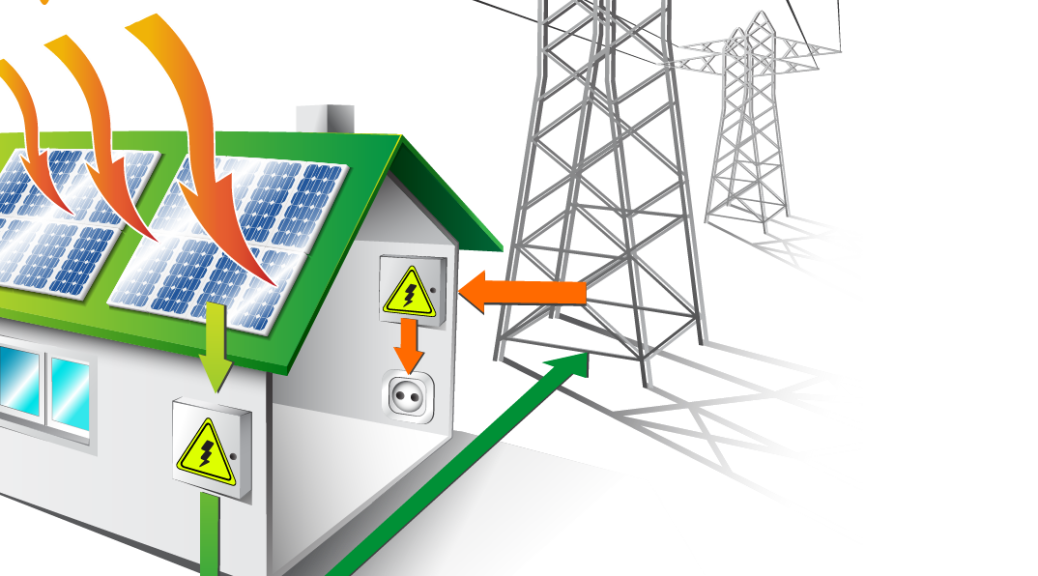

Striedavý AC výstup zo solárneho zariadenia je pripojený v takomto prípade do hlavného rozvádzača v dome alebo budove kde je spravidla umiestnený aj hlavný istič.

Takéto fotovoltaické zariadenia nazývame aj  “grid-on”, pretože dodávky elektrickej energie pre dom alebo iný objekt sa skladajú jednak z výroby pomocou fotovoltaických panelov, ale aj z el, energie dodanej cez verejnú distribučnú sieť. V prípade týchto inštalácií musí mať menič  “oproti ostrovnému systému” schopnosť automaticky odpojiť solárne zariadenie od verejnej siete, a tým zabrániť výstupu el. energie do verejnej siete. Týmto je zabezpečená ochrana ľudí, ktorí môžu vykonávať práce potrebné pre obnovenie dodávky el. energie.

Pre fotovoltaický systém  inštalovaný smerom na juh so sklonom 30-40 stupňov platí že z inštalovaného výkonu panelov 1000 kWp vyrobia ročne tieto panely približne 1000kWh el, energie. Pre porovnanie priemerná spotreba elektrickej energie pre domácnosti je 4300 kWh / rok.

Treba si uvedomiť ale, že spotreba el. energie v domácnosti sa mení minútu po minúte celý deň. Zariadenia zapíname, vypíname, prípadne sa spúšťajú v určitých cykloch ako napríklad chladnička a pod. Výroba el. eergie z fotovoltaiky je tiež variabilná a mení sa tiež na základe zmeny polohy slnka a vplyvu poveternostných podmienok.

Vysoká solárna energia - Počas obdobia, kedy výroba elektrickej energie presahuje vastnú spotrebu energie v budove je prebytok energie odovzdaný do elektrickej siete a môže byť použitý na inom mieste v sieti. Výroba energie pokrýva 100% vlastnej spotreby a prebytok elektrickej energie môže byť účtovaný distribučnej sieti. (platia vždy platné nariadenia a zmluva s ZSE,  SSE alebo VSE), výšku doplatku určuje Úrad pre sieťovú reguláciu.)

Nízka solárna energia - Ak je spotreba elektrickej energie vyššia ako dokážu v danom okamžiku solárne  panely vyrobiť, chýbajúca energia je do objektu dočerpaná z verejnej rozvodnej siete. V tomto prípade platí že ak solárne panely dodávajú napríklad 70% energie, zostávajúcich 30% je z distribučnej siete a účtovaných je 30% el. energie.

Bez solárnej energie – Táto situácia nastáva iba v extrémnych poveternostných podmienkach a samozrejme v noci keď nie je žiadne slnečné žiarenie. V tomto prípade je veškerá potrebná el. energia dodávaná z distribučnej siete a je účtovaná vo výške 100%.
